微信小程序录音波形图实战：PCM 解析与 Canvas 绘制踩坑

先从需求说起。语音消息、语音输入、录音笔记……凡是出现录音按钮的地方，旁边几乎总有一条跳动的波形：它告诉用户“正在录”，也用起伏的幅度暗示“你的声音正被听见”。在浏览器里这是现成能力，Web Audio API 的 AnalyserNode 接上音频流就能拿到实时频谱；但小程序的逻辑层没有 window、没有 DOM，也没有 Web Audio，这条路走不通。唯一可行的路线，是让录音管理器把原始 PCM 帧交出来，自己解析振幅，再用 Canvas 2D 逐帧画出来。这条链路不长，但每一段都埋着只有真机跑起来才会暴露的坑。

三段式管道

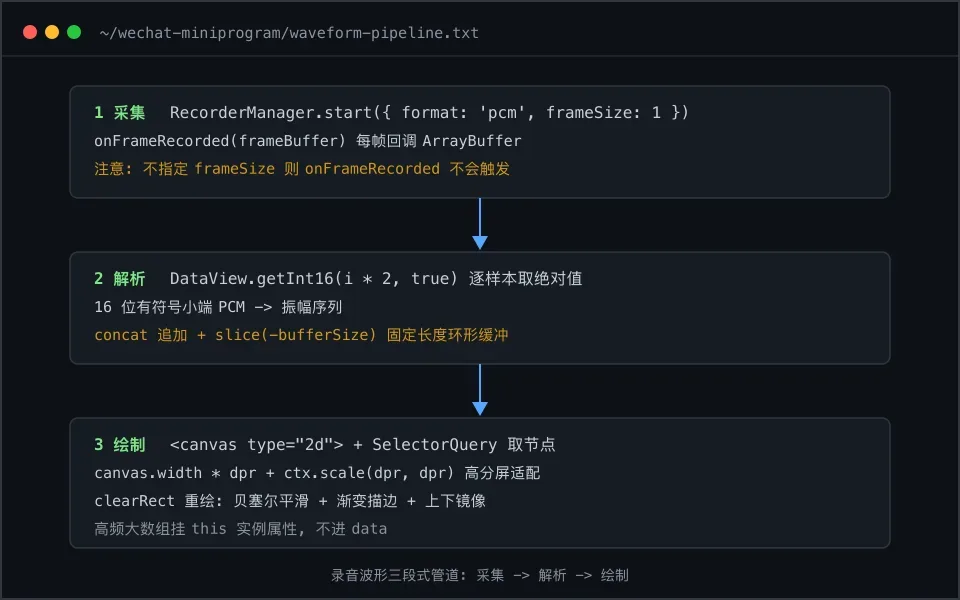

录音波形图的三段式数据管道：采集、解析、绘制

整条链路可以概括为三段：

采集：wx.getRecorderManager() 拿到全局唯一的 RecorderManager 实例，start() 时指定 format: 'pcm' 和 frameSize，录音数据才会按帧回调；
解析：在 onFrameRecorded 回调里拿到 frameBuffer，它是 16 位有符号小端 PCM，用 DataView.getInt16(i * 2, true) 逐样本取绝对值，得到振幅序列；
绘制：把振幅映射成 canvas 上的纵坐标，用折线或曲线连起来，每帧 clearRect 后重画。

先解释一个名词：PCM 是最原始的音频数字化格式，声音按固定采样率被记录成一串带符号的整数，波形之所以起伏，正是这些整数在正负之间来回摆动。小程序录音若指定 mp3 等编码格式，拿到的是压缩后的文件，取不到逐帧样本；要画实时波形，就得主动要 PCM。

再展开 frameSize 的语义：它约定“每录制多少 KB 就回调一帧”，且帧回调目前仅支持 mp3 与 pcm 两种格式，画实时波形自然选后者。官方文档写得很清楚，onFrameRecorded 只在显式指定了 frameSize 之后才会触发，不指定则完全不会回调。对照两版实现能看到差别——原生版补上了 frameSize: 1，而最初那版 UniApp 代码恰恰漏掉了它，结果就是录音正常、波形一动不动，控制台还不报错。这种“静默失效”最耗排查时间，接入任何回调式 API 前，先确认它的触发前置条件。

再算一笔数据量的账：44100Hz 采样率、16 位单声道，一秒原始 PCM 约 86KB，一帧回调携带的采样点远多于 canvas 的像素数，不可能逐点画上屏。合理的做法是先进缓冲区，再按 canvas 列宽分桶，每桶取最大值或平均值后绘制。示例代码里还藏着一个隐蔽 bug：getInt16 绝对值的范围是 0 到 32767，却用 Uint8Array 承接，赋值时按 256 取模，波形会出现诡异的周期性抖动。要么除以 256 归一化，要么直接采用按列取最大值的分桶法，顺便把降采样一起解决。

UniApp 还是原生

UniApp 版用 uni.getRecorderManager() 和 uni.createCanvasContext()，好处是同一套代码能编译到多端；但旧版 canvas 接口能力有限，上下文上连宽高都读不到，高频率重绘也容易卡。原生版有两个直接优势：一是 API 直达，不用等跨端封装跟进——小程序的新特性历来是原生文档先行，跨端框架的支持慢半拍；二是可以用新的 <canvas type="2d"> 接口，通过 SelectorQuery 的 fields({ node: true, size: true }) 拿到 canvas 节点，getContext('2d') 之后画法与浏览器基本一致，还能顺手做 DPR 适配——把 canvas.width 乘以 pixelRatio 再 ctx.scale(dpr, dpr)，高分屏上线条才不会发虚。当然 UniApp 并非没有价值，同一录音页要同时发 App、H5 和其他小程序端时，抽象层的意义就显现了；只是音频可视化这类平台绑定深的场景，抽象层帮不上太多忙。项目本就只跑微信端的话，直接上原生更省心。

高频状态别放进 data

采集和绘制之间需要一个缓冲区，持有最近一段振幅数据，让波形呈现“最近几秒”的滚动效果。这里的教训比技巧更重要：高频更新的大数组不要放进 Page 的 data。data 的每次变更都要 setData 同步到渲染层，本质是一次序列化加通信；录音回调每秒触发多次，数组动辄上万元素，放进去就是把渲染通道堵死。正确做法是把它挂在 this 上当普通实例属性，startRecording 时重置，每次追加后用 slice(-bufferSize) 截断成固定长度的环形缓冲。

结构上还可以再进一步：采集与绘制解耦。录音回调只负责往缓冲区写数据，绘制按自己的节奏跑，至多每个刷新周期重画一次，回调频率再怎么抖动，帧率也是稳的。

踩坑一：undefined is not iterable

第一版缓冲管理用了扩展运算符：

this.audioBuffer = [...this.audioBuffer, ...dataArray]

真机上报 TypeError: undefined is not iterable (cannot read property Symbol(Symbol.iterator))。根因是 audioBuffer 一会儿从 this.data 读、一会儿往 this 上写，路径不一致时读到的就是 undefined，而展开运算符遇到 undefined 会直接抛错。修复分两步：初始化收敛到一处，在 startRecording 里显式重置；追加改用不要求可迭代的写法 this.audioBuffer.concat(Array.from(dataArray))。顺手把缓冲区挪出 data 之后，这个报错和上一节的性能隐患一起解决了。教训可以泛化：用 ... 展开一个值之前，先确认它必然存在且可迭代。

踩坑二：requestAnimationFrame is not a function

浏览器直觉在小程序里的四处失灵与对应修法

按浏览器习惯写绘制循环，马上撞上第二个报错：requestAnimationFrame is not a function。小程序逻辑层没有浏览器全局对象，window 都不存在，rAF 自然无从谈起。

最直接的兜底是用 setTimeout(draw, 1000 / 60) 手动循环，能用，但节流精度差，页面切后台还得自己管暂停。更好的修法藏在新版 canvas 里：type="2d" 拿到的 canvas 节点本身就实现了 requestAnimationFrame，这是官方为补齐浏览器能力特意加在节点上的方法。用它驱动绘制循环，帧率跟随系统刷新，页面隐藏时自动暂停，两全其美。同一个思路还能排掉第三处浏览器直觉：canvas 节点上并没有 getBoundingClientRect，拿画布尺寸、做触摸定位都得走 SelectorQuery 的 boundingClientRect，别照抄 DOM 的写法。

打磨与延伸

基础波形跑通之后，视觉和交互的加分项都很便宜：用 quadraticCurveTo 取相邻两点中点做二次贝塞尔插值，锯齿立刻变顺滑；ctx.scale(1, -1) 配合平移把同一帧再描一次，就得到上下镜像的专业观感；createLinearGradient 从绿到黄的渐变，还能顺带充当音量指示。播放侧，InnerAudioContext 直接播录音文件，触摸波形按横坐标换算成 seek 位置即可——录音存文件、波形只作显示，是比“解析 PCM 再手工编码”现实得多的组合。

性能上也有余量可抠：数据没有变化就跳过重绘；录音很长时按可视区间做最值摘要，而不是全量逐点绘制；真要做到超长录音的实时渲染，再考虑上 WebGL，多数场景到不了那一步。工程细节同样别漏：录音依赖 scope.record 授权，授权失败的分支要有兜底提示；页面 onUnload 时停掉绘制循环并销毁音频实例，来回切换页面才不会泄漏计时器。

回头看，这条链路没有一步涉及高深算法，难的是把浏览器直觉逐条翻译成小程序语义：没有全局 rAF 就找节点上的替代品，没有 DOM 就用 SelectorQuery，setData 只留给真正要上屏的状态。这套翻译思维，比任何一段可以直接复制的代码都更值得带走。
