uni-app Canvas 2D：从竖式算式到触控手写板

在浏览器里写一块画布，getContext('2d') 一行就能开工。换到 uni-app，这件事要同时面对小程序、App 与 H5 三套运行环境：画布怎么拿、尺寸怎么定、事件怎么接，每一步都藏着平台差异。本文沿一条完整的实现路径展开：在全屏画布上绘制带间隔的竖式算式，再让用户用手指在算式上打草稿，写错了随时擦掉。这是口算练习、答题批注类页面的典型形态，也恰好集齐了 uni-app Canvas 2D 接口几乎全部的关键细节。

先分清两代 Canvas 接口

老一代小程序 canvas 只认 canvas-id，通过 uni.createCanvasContext('myCanvas') 拿到一个简化版上下文：方法集不全，getImageData 这类位级操作不可用，性能也一般。

新一代接口在 <canvas> 上加 type="2d"，画布从此真正暴露节点，走标准 2D 上下文：

html

<canvas type="2d" id="myCanvas" class="my-canvas"></canvas>

两代接口的写法分界要记牢：旧 API 认 canvas-id，新 API 认 id。沿用旧 API 拿到的仍是旧上下文，type="2d" 只有配合节点查询才有意义。选型标准很直接：需要 getImageData、需要完整方法集、在意渲染性能，就上 type="2d"。

另一个隐性差别在层级。旧版 canvas 是原生组件，悬浮在普通元素之上，想在画布附近放按钮，只能用 cover-view 迁就；type="2d" 支持同层渲染，画布可以像普通元素一样参与排版与遮挡。后面要做的画笔、橡皮擦工具栏正是受益者——一组普通 view 直接与画布同层排布即可，不必再绕任何特殊组件。

初始化：节点是查出来的

H5 里 document.getElementById 直来直去；uni-app 组件跨端编译，并不存在真实 DOM，节点必须通过选择器查询获取：

onReady() {
  const query = uni.createSelectorQuery().in(this);
  query.select('#myCanvas')
    .fields({ node: true, size: true })
    .exec((res) => {
      const canvas = res[0].node;
      const ctx = canvas.getContext('2d');
    });
}

三个细节值得标注：in(this) 不能省，否则在自定义组件里查不到节点；时机放在 onReady 而不是 onLoad，此时节点才完成挂载，查询过早只会拿到 null；fields({ node: true }) 是拿 node 的前提，只写 select 得到的只有布局信息。

全屏画布：CSS 尺寸不等于绘图缓冲尺寸

这是最容易踩的坑。给 canvas 设 width: 100vw; height: 100vh 只改变元素的显示大小，绘图缓冲区——真正可用的像素矩阵——仍是画布默认值（浏览器规范里是 300×150）。结果就是内容被拉伸、模糊或错位。

正确做法是把屏幕尺寸写进画布属性：

const sys = uni.getSystemInfoSync();
canvas.width  = sys.windowWidth;
canvas.height = sys.windowHeight;

CSS 决定元素占多大屏幕，canvas.width/height 决定缓冲区有多大，两者要分别设置且保持一致。顺带一提，按 CSS 像素设置缓冲在高清屏上会偏模糊，追求清晰度可以乘以 devicePixelRatio 后再整体缩放绘图坐标，这是标准画布的通用做法，type="2d" 同样适用。

竖式算式：为什么逐位绘制

画 1234 + 5678 的竖式，直觉是用一整串字符串 fillText。但小学竖式要求个位对个位、十位对十位，整体绘制做不到列对齐，除非依赖等宽数字字体，而各端可用字体并不可控。

可靠的做法是逐位绘制：把数字转成字符串，从右往左每一位单独 fillText，位间加固定间隔：

drawSpacedNumber(numStr, startX, startY, maxLength, spacing) {
  const digitWidth = parseInt(ctx.font) * 0.6; // 单个数字近似宽度
  for (let i = 0; i < maxLength; i++) {
    const digit = numStr[numStr.length - 1 - i] || ' ';
    const x = startX + (maxLength - 1 - i) * (digitWidth + spacing);
    ctx.textAlign = 'center';
    ctx.fillText(digit, x + digitWidth / 2, startY);
  }
}

短数的高位用空格占位，运算符、横线与三行数字便落在同一网格上。总宽度等于「位数 × 单字宽 + (位数 − 1) × 间隔」，据此计算起点即可水平居中。系数 0.6 是经验值，更精确可用 ctx.measureText 实测，等宽数字场景下两者相差不大。

布局参数上，示例取字号 40px、位间隔 10px，行距以字号为基准倍数：第一行是被加数，第二行是加数，运算符落在列左侧；横线画在第二行下方约 1.5 倍字号处，用 beginPath/moveTo/lineTo/stroke 描出，宽度盖住整个竖式网格；结果行再往下多让出一倍行高，留出呼吸空间。整个竖式的起点取画布中心略偏上，三行内容便近似居中。

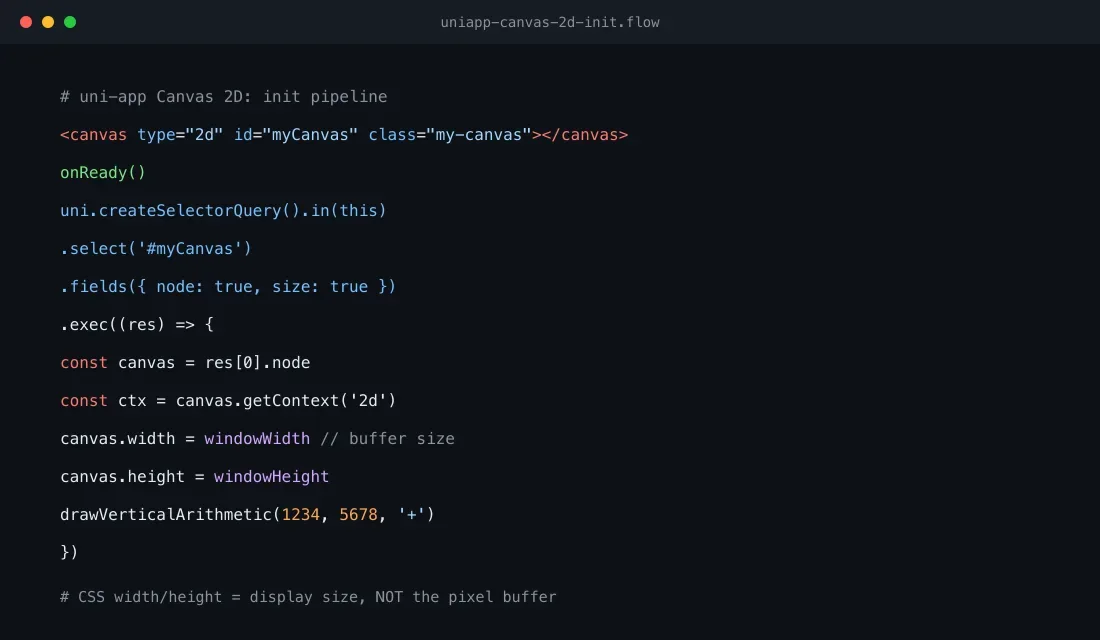

uni-app Canvas 2D 初始化流程

复盘一次「画布上什么都不显示」

功能逐个叠加后，最经典的故障是画布全白：上一步还正常，加了位间隔逻辑，屏幕上就什么都不剩了。此时最忌讳在业务代码里来回猜，排查有一套固定动作：

先画一个最简测试图形（比如红色方块）验证链路：能看到，说明初始化没问题，问题出在业务绘制逻辑；看不到，问题在画布本身。
检查节点查询结果：res[0] 是否为空、node 是否拿到、宽高是否为 0。宽高为 0 多半是时机太早或 CSS 未生效。
确认画布没有被其他元素遮挡，页面上的工具栏等浮层要预留高度。
真机验证。模拟器对 canvas 的渲染一直是可靠性最低的一环，不少「模拟器白屏」到了真机自然消失。
查看控制台报错。

把调试状态直接渲染到页面上的一个半透明 debug 视图里，比反复打断点更快——画布的很多错误是静默的，控制台什么都不打印。

触摸手写与橡皮擦

在已绘制的算式上叠加批注，靠三个触摸事件：@touchstart、@touchmove、@touchend。自由手写的本质，是把手指轨迹切成大量短线段，每段独立描边：

onTouchStart(e) {
  const touch = e.touches[0];
  this.isDrawing = true;
  this.lastX = touch.x;
  this.lastY = touch.y;
},
onTouchMove(e) {
  if (!this.isDrawing) return;
  const touch = e.touches[0];
  ctx.beginPath();
  ctx.moveTo(this.lastX, this.lastY);
  ctx.lineTo(touch.x, touch.y);
  ctx.strokeStyle = this.penColor;
  ctx.lineCap = 'round';
  ctx.stroke();
  this.lastX = touch.x;
  this.lastY = touch.y;
},
onTouchEnd() {
  this.isDrawing = false;
}

lineCap: 'round' 用来消除短线段拼接处的折角。快速滑动时触摸事件采样稀疏，笔迹会有折线感，用二次贝塞尔曲线做平滑可以明显改善观感。

逐段描边的策略有个好处：画完一段就提交一段，不必把整条轨迹存在内存里反复重绘，绘制成本只与手指移动距离线性相关，与已画内容的多少无关。代价是画布变成「一次性」的——想撤销上一步，就得靠 getImageData 快照栈来补救。再把 strokeStyle 与 lineWidth 挂到 data 上，配一个简单工具栏（画笔/橡皮切换、颜色选择器、粗细滑块），就是一块完整的批注板。

橡皮擦是整套功能里最「魔法」的一行：globalCompositeOperation = 'destination-out'。它让后续笔画不再叠加颜色，而是把目标区域已有像素抠掉，于是「擦除」只作用于画布内容本身；恢复作画时切回默认的 'source-over'。若想保留底稿、支持一键恢复，在底图绘制完成后用 ctx.getImageData(0, 0, w, h) 存一份快照，需要时 putImageData 还原——这也是撤销与重做功能的基础。

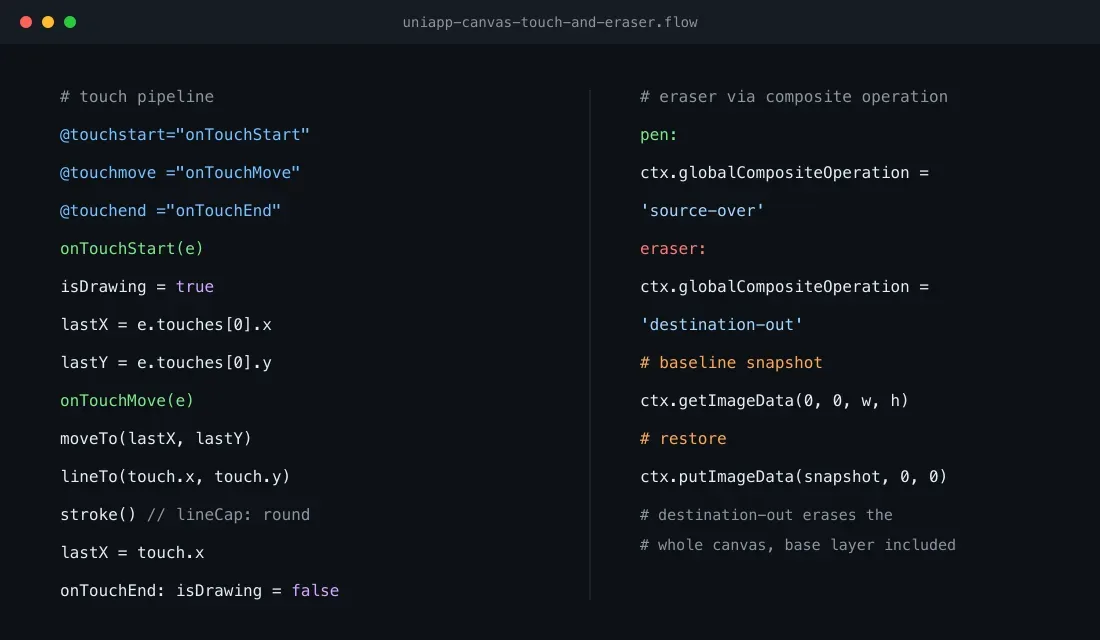

触摸事件管线与橡皮擦合成模式

延伸：从算式板到通用白板

这套「全屏画布 + 底图 + 手写层 + 橡皮擦」的骨架，适用的远不止竖式算术：口算答题、试卷与合同批注、签名板、简单涂鸦互动，结构完全一致，差异只在底图来源（程序绘制还是图片）与笔迹记录方式。

三个值得提前规划的点。其一，destination-out 会把底图一起擦掉，若要求「只擦批注不擦题目」，把底图与笔迹拆成两层 canvas 叠放是更稳的结构。其二，触摸事件在不同端返回的坐标对象略有差异，封装一层统一的取坐标函数，能省掉大量跨端适配。其三，getSystemInfoSync 在新版本里已被拆分成 getWindowInfo 等更细粒度的 API，新项目建议直接采用。若要把答题结果存档，配套的 uni.canvasToTempFilePath 能把画布导出为临时图片文件，再走常规上传即可。最后重申多端开发里永远成立的一条：canvas 的渲染差异是跨端项目最大的不确定性来源，任何绘制逻辑上线前，都要在全部目标平台的真机上过一遍。
